Ductile Iron Madilim na Stem Soft Seal Gate Valve Z45X-16Q Suppliers, OEM/ODM Company

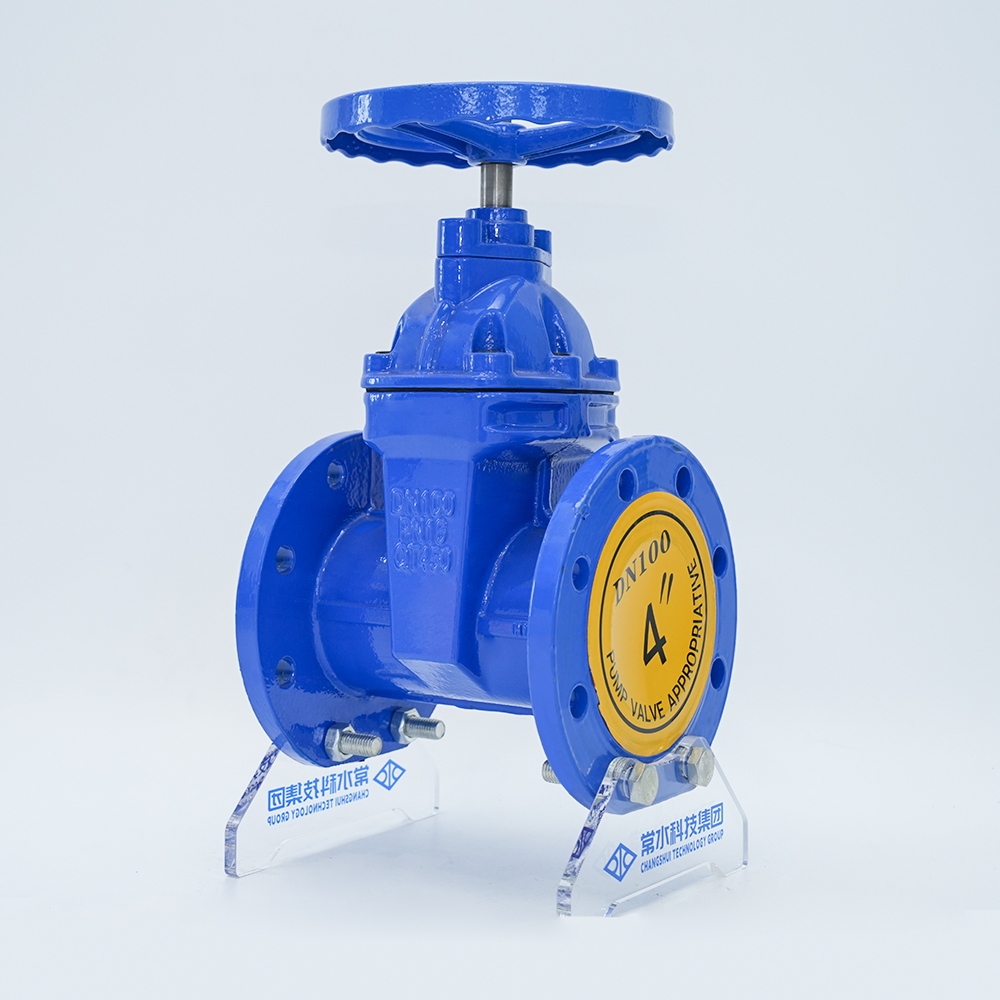

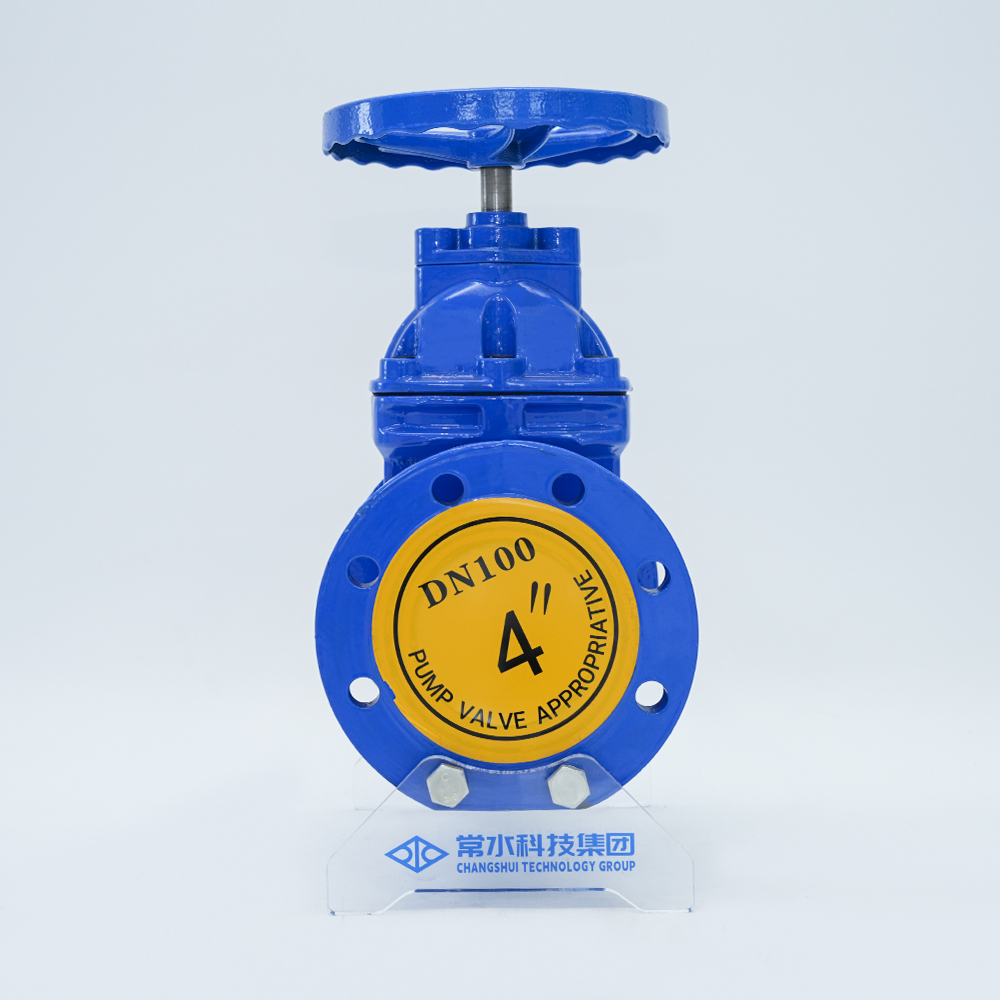

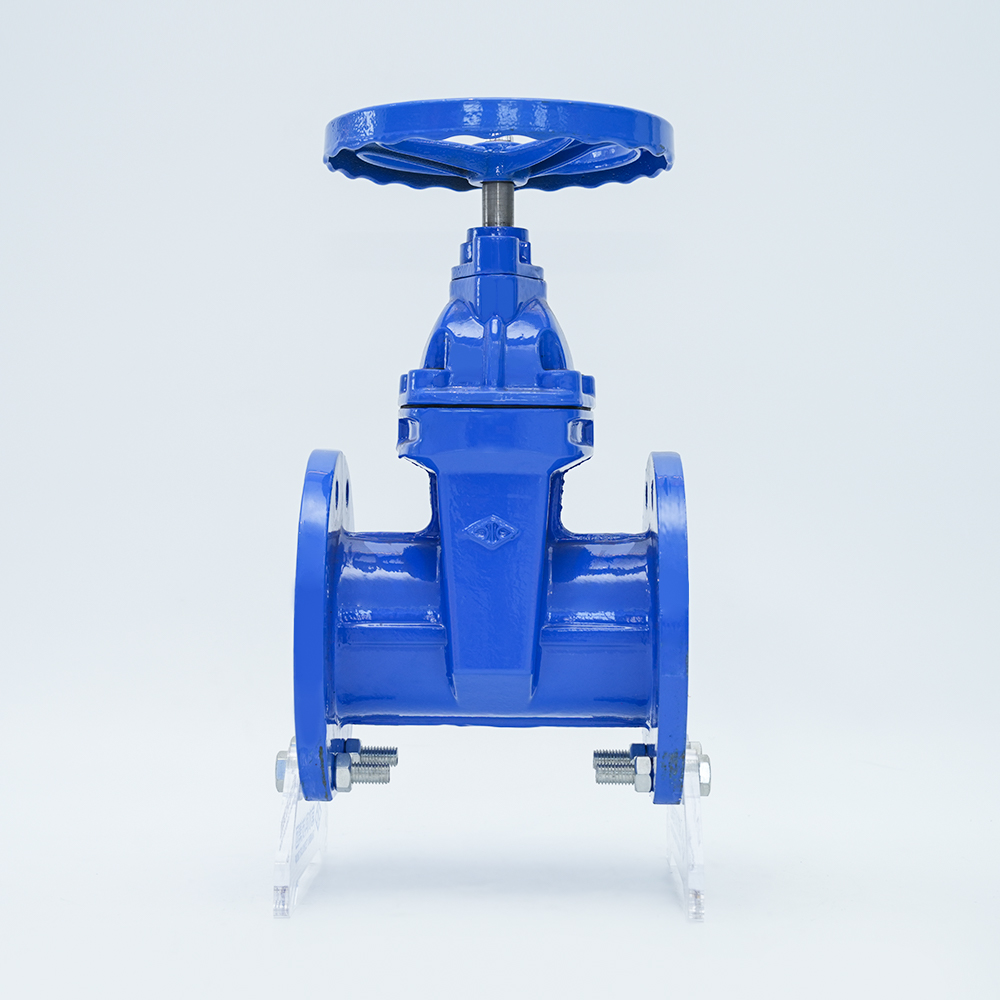

Madilim na Stem Soft Seal Gate Valve Z45X-16Q

Ang mga balbula ng gate na ginawa ng aming pabrika ay gumagamit ng pangkalahatang patong ng goma ng gate plate upang makabuo ng kabayaran sa pagpapapangit upang makamit ang isang mahusay na epekto ng pagbubuklod, pagtagumpayan ang mga karaniwang kababalaghan ng hindi magandang pagbubuklod, pagtagas, at kalawang ng mga balbula ng gate. Naka-install ito sa iba't ibang mga pipeline at ginamit bilang isang two-way cut-off. Malawakang ginagamit ito sa mga proyekto ng pipeline tulad ng supply ng tubig at kanal, proteksyon ng sunog, air conditioning, paggamot sa tubig, pangangasiwa ng munisipyo, paggawa ng barko, kuryente, konstruksyon, at pagkain upang makontrol ang mga likido.

Makipag -ugnay sa amin

Materyal ng katawan	Nodular cast iron
Modelo	Z45X-16Q
Pagtukoy	DN50-1200
Nominal pressure	1.0/1.6/2.5Mpa
Temperatura ng pagpapatakbo	0-80 ° C.
Naaangkop na media	Tubig
Mga Pamantayan sa Disenyo	GB/24924-2016

Mga tampok

Ang nakatagong stem na malambot na balbula ng gate ay gumagamit ng pangkalahatang goma na patong ng gate plate upang makabuo ng kabayaran sa pagpapapangit upang makamit ang isang mahusay na epekto ng pagbubuklod. Napagtagumpayan nito ang mga phenomena ng hindi magandang pagbubuklod, pagtagas, at kalawang ng mga pangkalahatang balbula ng gate, at mas epektibong nakakatipid ng puwang sa pag -install. Maaari itong malawakang magamit bilang isang regulate at intercepting aparato sa mga pipeline ng likido tulad ng gripo ng tubig, dumi sa alkantarilya, konstruksyon, petrolyo, industriya ng kemikal, pagkain, gamot, tela, kuryente, mga barko, metalurhiya, mga sistema ng enerhiya, atbp.

Kinakailangan sa Kasanayan

1. Ang balbula ay dinisenyo at ginawa alinsunod sa mga pamantayan ng GB/24924-2010;

2. Ang haba ng istruktura ng balbula ay naaayon sa mga regulasyon ng GB/T12221-2005; 3. Ang inspeksyon at pagsubok ay dapat sumunod sa mga nauugnay na regulasyon ng GB/T13927-2008; 4. Ang mga sukat ng flange ay dapat sumunod sa mga regulasyon ng GB/T17241.6-2008.

Pagtukoy sa Pagganap

Laki ng nominal		40/1000				mm
Nominal pressure		1.0		1.6		MPA
Presyon ng pagsubok	Lakas ng pagsubok	Tubig	1.5	Tubig	2.4
	Pagsubok sa selyo		1.1		1.76
	Pagsubok sa Air Seal		0.6		0.6
Naaangkop na temperatura		0-80 ℃
Naaangkop na media		Tubig, langis, atbp

Pangunahing materyal

Serial number	Pangalan	Materyal
1	Katawan ng balbula	QT450
2	Valve Plate	QT450-NBR
3	Stem nut	QT450
4	Stem	20cr13
5	Mga medium flange seal	NBR
6	Bonnet	QT 450
7	O-singsing	NBR
8	O-singsing	NBR
9	Countersunk bolts	35#
10	Dust Jacket	NBR
11	Mga tornilyo sa ulo ng hardin	35#
12	Handwheel	QT 405
13	Glandula	QT 450
14	Countersunk bolts	35#

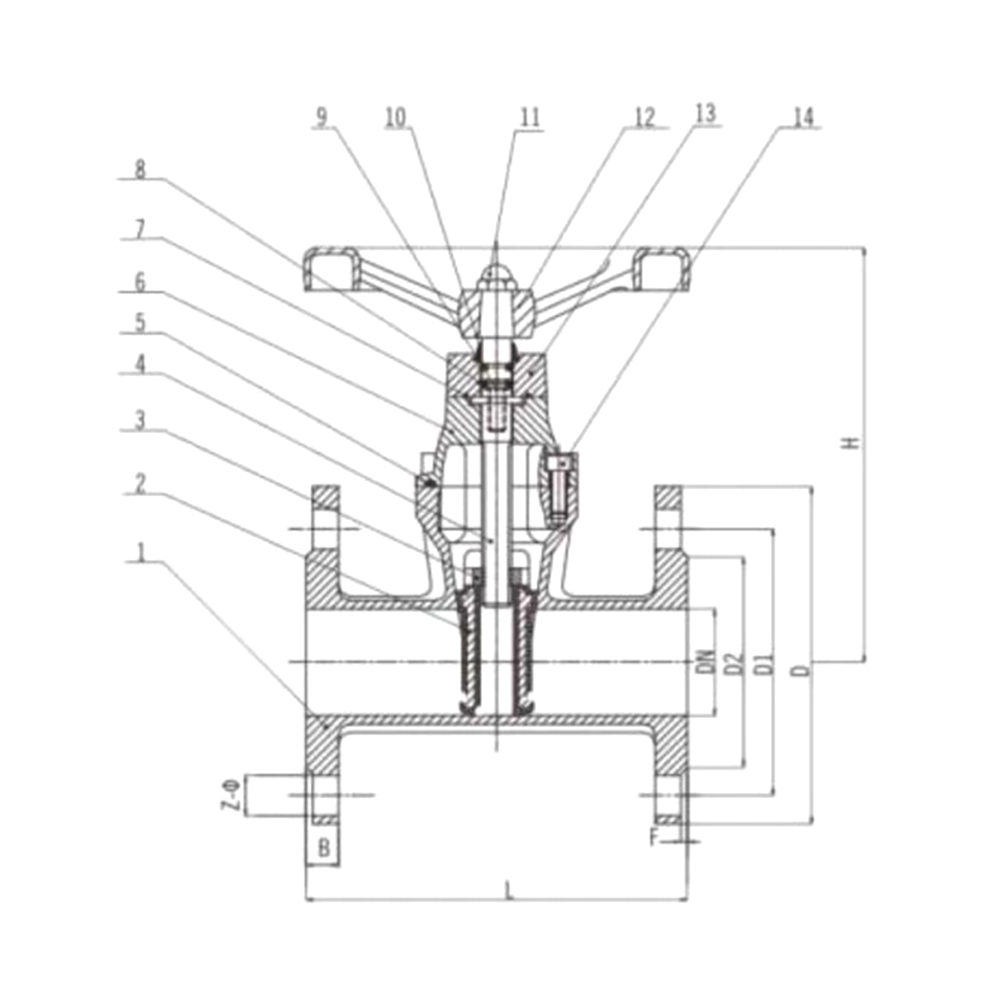

Pangunahing panlabas na sukat at mga sukat ng koneksyon (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	8-ф23	630
250	330	395	350	319	22	3	12-ф23	645
300	356	445	400	370	24.5	4	12-ф23	697
350	381	505	460	429	24.5	4	16-ф23	802
400	406	565	515	480	24.5	4	16-ф28	842
450	432	615	565	530	25.5	4	20-ф28	1060
500	457	670	620	583	26.5	4	20-ф28	1170
600	508	780	725	682	30	5	20-ф31	1300
700	610	895	840	794	32.5	5	24-ф31	1550
800	660	1015	950	901	35	5	24-ф34	1750
900	711	1115	1050	1001	37.5	5	28-ф34	1950
1000	811	1230	1160	1112	40	5	28-ф37	2170

Pangunahing panlabas na sukat at mga sukat ng koneksyon (mm)

DN	L	D	D1	D2	C	F	Z-ф	H
40	165	150	110	84	19	3	4-ф19	240
50	178	165	125	99	19	3	4-ф19	240
65	190	185	145	118	19	3	4-ф19	260
80	203	200	160	132	19	3	8-ф19	275
100	229	220	180	156	19	3	8-ф19	380
125	254	250	210	184	19	3	8-ф19	410
150	267	285	240	211	19	3	8-ф23	435
200	292	340	295	266	20	3	12-ф23	630
250	330	405	355	319	22	3	12-ф28	645
300	356	460	410	370	24.5	4	12-ф28	697
350	381	520	470	429	26.5	4	16-ф28	802
400	406	580	525	480	28	4	16-ф31	842
450	432	640	585	548	30	4	20-ф31	1060
500	457	715	650	609	31.5	4	20-ф34	1170
600	508	840	770	720	36	5	20-ф37	1300
700	610	910	840	794	39.5	5	24-ф37	1550
800	660	1025	950	901	43	5	24-ф40	1750
900	711	1125	1050	1001	46.5	5	28-ф40	1950
1000	811	1255	1170	1112	50	5	28-ф43 $	2170
