| Materyal ng katawan | Nodular cast iron |
| Modelo | Z41X-16Q |
| Pagtukoy | DN40-1000 |
| Nominal pressure | 1.0/1.6/2.5Mpa |
| Temperatura ng pagpapatakbo | 0-80 ° C. |
| Naaangkop na media | Tubig |
| Mga Pamantayan sa Disenyo | GB/24924-2016 |
Pangkalahatang -ideya ng produkto

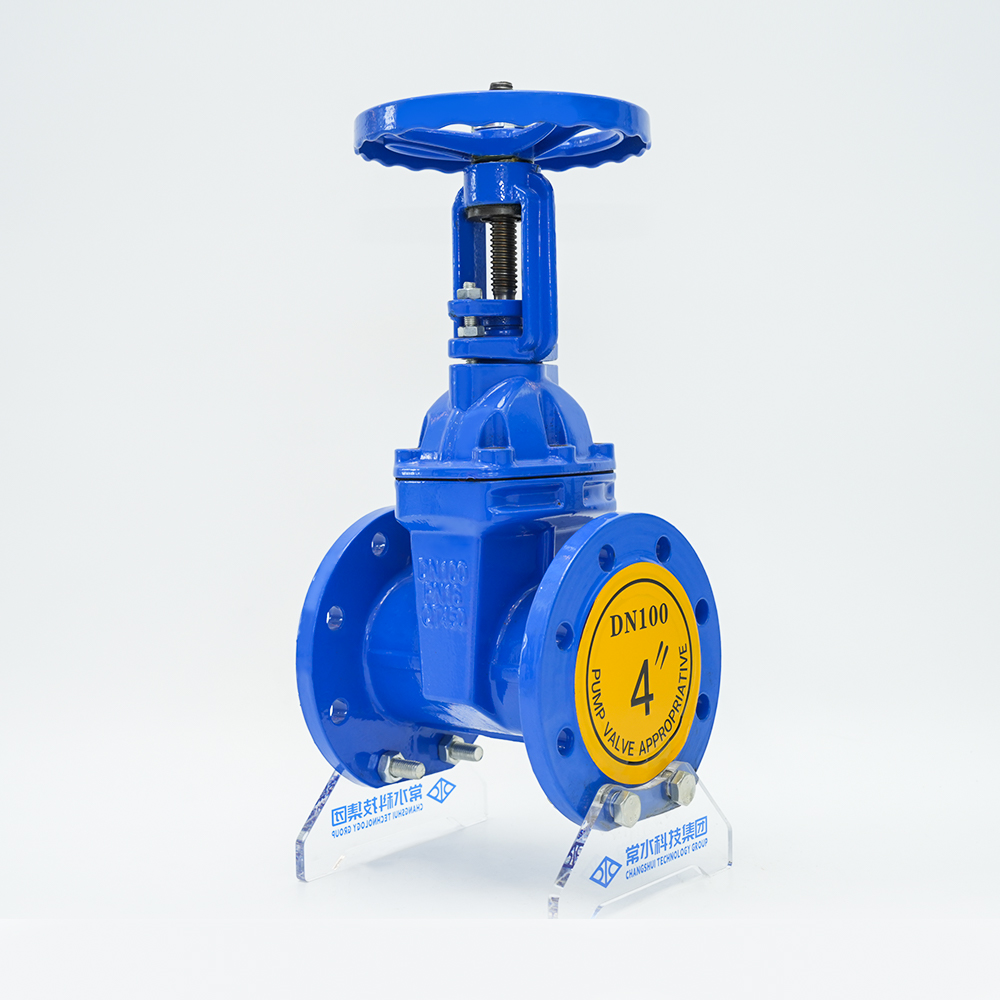

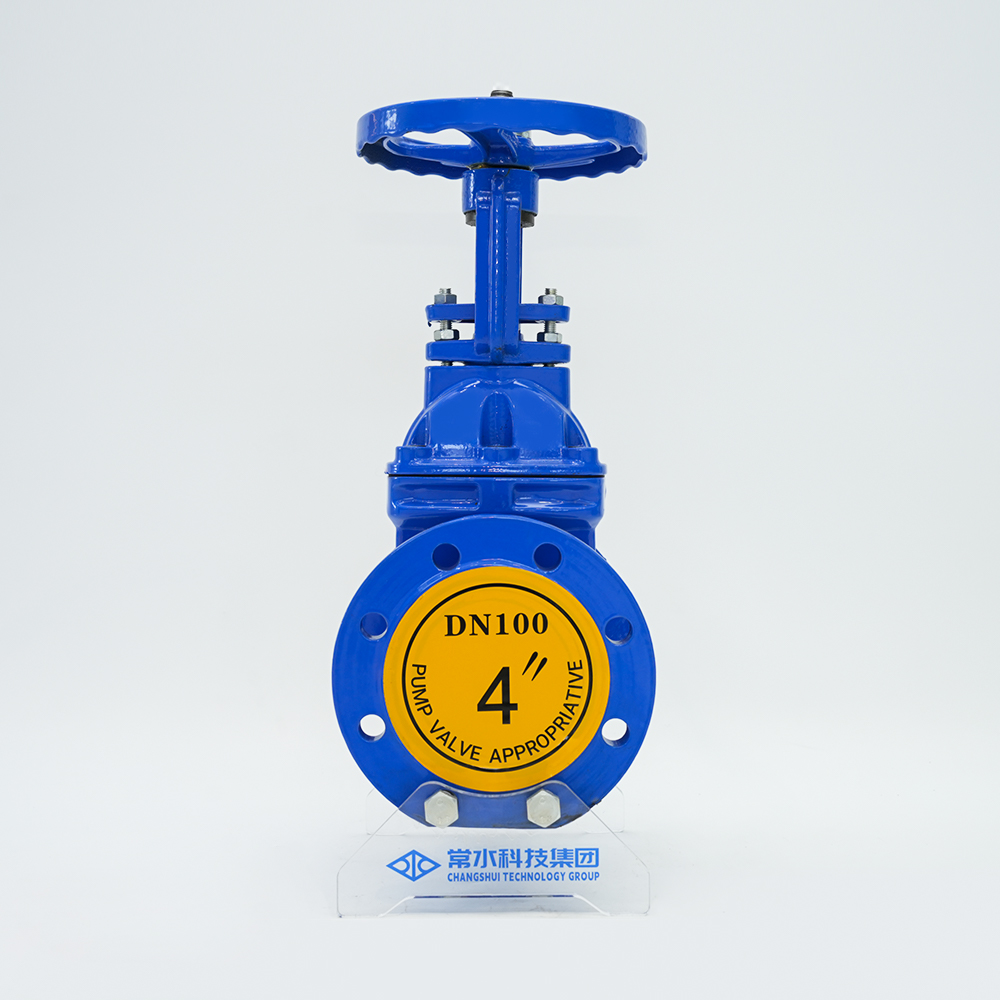

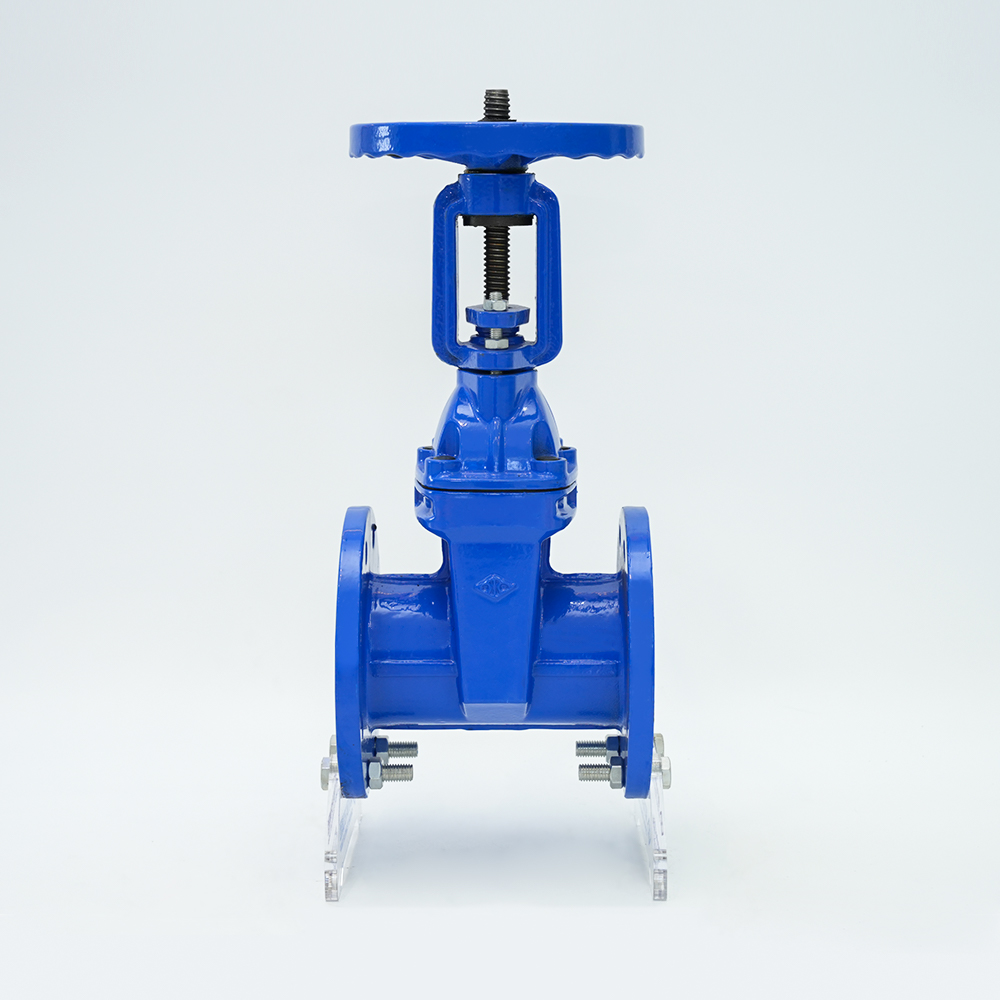

Ang flange tumataas na balbula ng gate ng stem ay nagpatibay ng isang panlabas na istraktura ng stem ng balbula, at ang stem ng balbula ay umiikot at gumagalaw nang axially. Ang gate ay gumagalaw pataas at pababa gamit ang balbula ng balbula upang buksan at isara, at ang pagbubukas ng balbula ay maaaring direktang sundin. Malawakang ginagamit ito sa mga proyekto ng pipeline tulad ng supply ng tubig at kanal, proteksyon ng sunog, air conditioning, paggamot sa tubig, pangangasiwa ng munisipyo, paggawa ng barko, kuryente, konstruksyon, at pagkain upang magdala ng mga pipeline ng likido bilang isang control fluid.
Mga tampok
1. Ang paglaban ng likido ay maliit, at ang ibabaw ng sealing ay hindi gaanong eroded at eroded ng medium.
2. Ang pagbubukas at pagsasara ay nangangailangan ng mas kaunting pagsisikap.
3. Ang direksyon ng daloy ng daluyan ay hindi pinaghihigpitan, ang daloy ay hindi nabalisa, at ang presyon ay hindi nabawasan.
4. Simpleng hugis, maikling haba ng istruktura, mahusay na proseso ng pagmamanupaktura, at malawak na saklaw ng aplikasyon.
Mga Tampok ng Produkto
| Nominal pressure: 1.0-2.5Mpa | DN: 50-1200 |
| Temperatura ng pagpapatakbo: 0-80 ° C. | Naaangkop na Katamtaman: Malinis/dumi sa alkantarilya, langis |
| Pamantayang Flange: GB/T17241-98 | Haba Pamantayan: GB12221-89 |
Mga parameter ng produkto

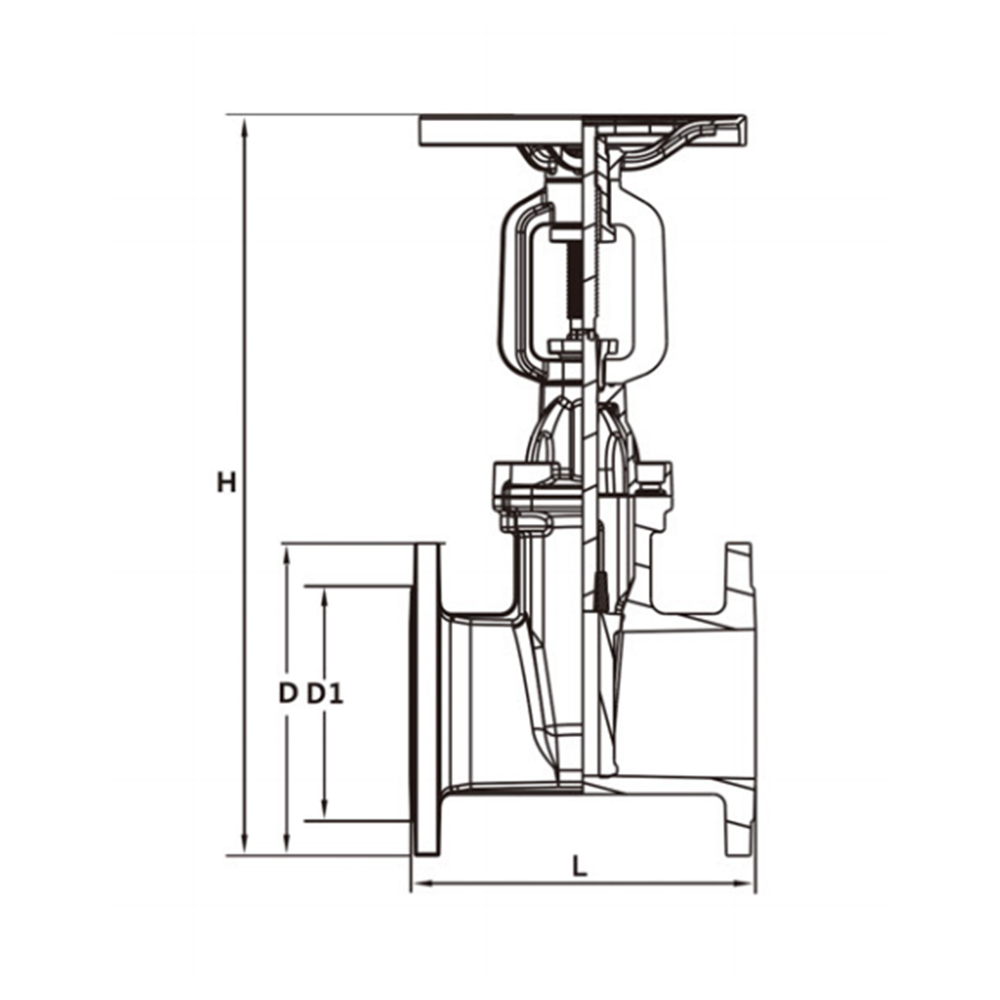

| Z41X-16Q | DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
| L | 178 | 190 | 203 | 229 | 254 | 267 | 292 | 330 | 356 | 381 |
| H | 365 | 406 | 465 | 520 | 630 | 690 | 870 | 1050 | 1210 | 1300 |
| D Outer Circle | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 | 520 |
| n bilang ng mga butas | 4 | 4 | 8 | 8 | 8 | 8 | 12 | 12 | 12 | 16 |
| D1 Center | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 | 470 |
| Handwheel $ | 180 | 215 | 285 | 330 | 380 | 465 |
